Āra elektronika, automobiļu moduļi, industriālie sensori un viedierīces tiek pakļauti arvien skarbākai videi. Smagslietus,{0}}tīrīšana ar augstu spiedienu, mazgāšana ar karstu ūdeni-un putekļu iekļūšana var sabojāt iekšējās ķēdes, samazināt blīvējuma veiktspēju un saīsināt izstrādājuma kalpošanas laiku. Pirms produktu nonākšanas tirgū, ražotājiem ir nepieciešama uzticama laboratorijas pārbaude, kas kontrolētā un atkārtojamā veidā rada šos ekstremālos vides apstākļus.

Kāds ASV klients nesen sniedza pozitīvas atsauksmes pēc ilgstošas ​​-LIB lietošanas Laboratorijas klimata simulācijas kamera (IPX9): "Mēs esam izmantojuši kameru daudzas reizes, un tā turpina darboties pareizi. Es augstu vērtēju jūsu roku, šeit viss ir kārtībā."Klients ir izmantojis sistēmu atkārtotai ūdensizturības pārbaudei, demonstrējot kameras ilgtermiņa darbības stabilitāti un uzticamību reālās testēšanas vidēs.

Šajā rakstā ir izskaidrots, kas ir laboratorijas klimata simulācijas kamera (IPX9), kā tā darbojas, kādus starptautiskos standartus tā ievēro un kāpēc to plaši izmanto augstas-temperatūras un augsta spiediena{2}}ūdensizturības testiem automobiļu, elektronikas, aviācijas un rūpnieciskos lietojumos.

1. Kāpēc IPX9 klimata simulācijas pārbaude ir svarīga?

A Laboratorijas klimata simulācijas kamera (IPX9) ir specializēta vides testēšanas sistēma, kas izstrādāta, lai novērtētu, cik labi izstrādājumu korpusi iztur augstas{0}}temperatūras un augsta-spiediena ūdens iedarbību. Atšķirībā no parastajiem ūdensizturības testiem, IPX9 testēšana simulē smagu rūpniecisko tīrīšanu un āra darbības vidi, izmantojot karstu ūdeni līdz +88 grādiem un izsmidzināšanas spiedienu no 8000 līdz 10 000 kPa.

Mūsdienu produkti bieži darbojas lietus, dubļu, ceļa šļakatu, mitrā vidē un rūpnieciskās mazgāšanas apstākļos. Ja ūdens nokļūst korpusā, tas var izraisīt koroziju, īssavienojumus, sensora darbības traucējumus vai izolācijas bojājumus. IPX9 laboratorijas simulācija palīdz ražotājiem noteikt blīvējuma trūkumus, pirms produkti sasniedz klientus.

Iekārta ir izstrādāta saskaņā ar galvenajiem starptautiskajiem standartiem, tostarp IEC 60529, ISO 20653, DIN 40050-9, JIS D0203 un IEC 60068-2-68, nodrošinot globāli atzītu testēšanas atbilstību.

2. Kur tiek izmantota laboratorijas klimata simulācijas kamera (IPX9)?

IPX9 kameras tiek plaši izmantotas nozarēs, kurās nepieciešama stingra korpusa aizsardzība un vides uzticamības validācija.

Tipiski lietojumi ietver:

① Automobiļu ECU un akumulatoru sistēmas

② Drošības kameras un āra novērošanas ierīces

③ LED ielu apgaismojums un satiksmes sistēmas

④ Rūpnieciskie savienotāji un vadības paneļi

⑤Patērētāju elektronika un sakaru ierīces

⑥Aviācijas un kosmosa elektriskie moduļi

⑦Pārtikas{0}}apstrādes un farmaceitiskās iekārtas, kurām nepieciešama karstā{1}}ūdens sanitārija

Šie apstākļi simulē reālus{0}}pasaules vidi, piemēram, automātiskās transportlīdzekļu mazgāšanas sistēmas, šļakatas uz ceļa, braucot uz šosejas, rūpniecisko sanitāriju tīrīšanu un vētras iedarbību.

3. Priekšrocības salīdzinājumā ar dabisko nokrišņu testēšanu

Dabisko nokrišņu daudzumu ir grūti kontrolēt, jo laika apstākļi pastāvīgi mainās. Lietus intensitāte, ūdens temperatūra, vēja virziens un vides mitrums mainās katru dienu, padarot rezultātus nekonsekventus un grūti atkārtomus.

IPX9 laboratorijas klimata simulācijas kamera atrisina šīs problēmas, nodrošinot stabilus un programmējamus testēšanas apstākļus. Inženieri var precīzi kontrolēt: ūdens temperatūru, smidzināšanas spiedienu, smidzināšanas leņķi, testa ilgumu, pagrieziena ātrumu, ūdens plūsmas ātrumu.

Piemēram, stipra lietus spiediens dabā parasti ir zem 10 kPa, savukārt IPX9 testēšana sasniedz pat 10 000 kPa ar augstas -temperatūras ūdeni. Tas rada daudz nopietnāku un atkārtojamāku ūdensnecaurlaidīgāku validācijas vidi nekā āra ekspozīcijas testēšana.

Salīdzinot ar lauka testēšanu, laboratorijas simulācija ievērojami saīsina produktu izstrādes ciklus, vienlaikus uzlabojot sertifikācijas efektivitāti un testēšanas atkārtojamību.

Populāras ūdensnecaurlaidīgas un putekļu necaurlaidīgas laboratorijas klimata simulācijas kameras

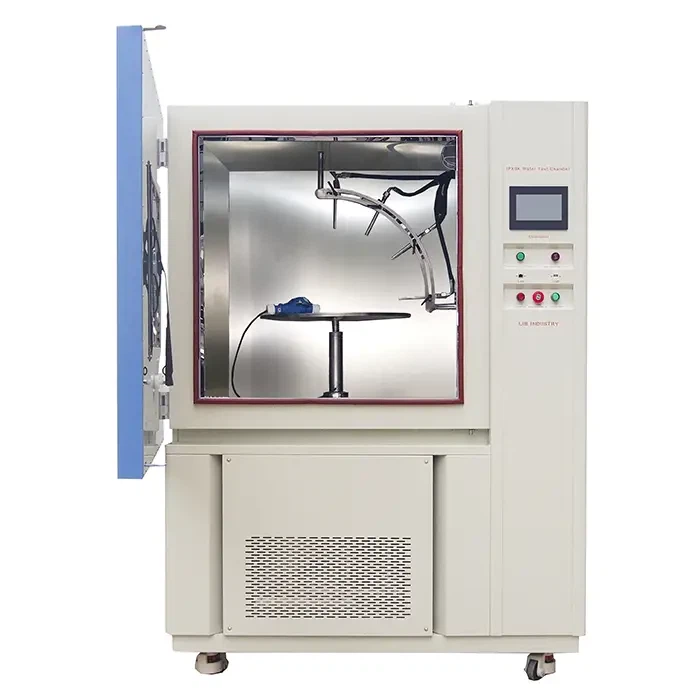

Laboratorijas klimata simulācijas kamera (IPX9)

IP69K lietus pārbaudes kamera

MIL-STD-810 ūdens lietus kamera

IPX7 IPX8 ūdens iegremdēšanas pārbaudes aprīkojums

UL lietus pārbaudes aparāts

IP66k lietus pārbaudes kamera

LIB laboratorijas klimata simulācijas kamera (IPX9) apvieno augsta-spiediena ūdens cirkulāciju, precīzu temperatūras regulēšanu, automatizētu izsmidzināšanas vadību un viedo uzraudzību vienā integrētā ūdensizturības testēšanas sistēmā.

Iekārta izmanto augstspiediena sūkņu sistēmu, lai piegādātu ūdeni ar 8000–10 000 kPa caur četrām nerūsējošā-tērauda smidzināšanas sprauslām, kas novietotas 0 grādu, 30 grādu, 60 grādi un 90 grādu leņķī. Testēšanas laikā platforma nepārtraukti griežas ar ātrumu 5 ± 1 apgr./min, lai nodrošinātu pilnīgu korpusa pārklājumu no vairākiem virzieniem.

Inteliģenta PID kontroles sistēma nepārtraukti regulē ūdens spiedienu, plūsmas ātrumu un temperatūru. LIB elektromagnētiskās plūsmas kontroles tehnoloģija uztur spiediena stabilitāti ±0,01 kPa robežās, palīdzot laboratorijām sasniegt ļoti atkārtojamus ūdensizturīgus testēšanas apstākļus.

Apkures sistēma paaugstina ūdens temperatūru līdz +88 grādiem, imitējot augstas-temperatūras rūpnieciskās tīrīšanas vidi, kas parasti sastopama automobiļu rūpnīcās un pārtikas{2}}apstrādes sistēmās.

Aprīkojumā ietilpst arī:

① Ūdensizturīgs barošanas avots{0}}funkciju pārbaudei tiešā režīmā

② LED novērošanas apgaismojums

③ Liels skata logs ar tīrītāju sistēmu

④ Slēgtā{0}cilpas ūdens filtrēšanas un pārstrādes sistēma

⑤ Automātiska datu reģistrēšana un USB/Ethernet eksportēšana

Slēgtā -cilpas ūdens cirkulācijas sistēma testēšanas laikā filtrē un pārstrādā ūdeni, samazinot ūdens patēriņu līdz pat 80%, vienlaikus saglabājot stabilu spiedienu un izsmidzināšanas temperatūru.

1. IEC 60529 IPX9K standarta pārbaudes cikls

IEC 60529 IPX9K ir viens no visplašāk izmantotajiem ūdensnecaurlaidīgo korpusu standartiem automobiļu un rūpniecības iekārtām.

Standarts prasa:

LIB laboratorijas klimata simulācijas kameras (IPX9) galvenie parametri:

3. LIB laboratorijas klimata simulācijas kameras priekšrocības IPX9K testēšanas laikā

① Augstas precizitātes spiediena stabilitāte

PID{0}}kontrolēta elektromagnētiskās plūsmas regulēšana nodrošina stabilu smidzināšanas spiedienu un nemainīgu ūdens trieciena spēku visā testa ciklā.

② Vairāku{0}}leņķu automatizēta izsmidzināšanas pārbaude

Četras automātiskās smidzināšanas sprauslas un rotējošs grozāmais galds nodrošina pilnīgu korpusa ekspozīciju bez manuālas pārvietošanas.

③ Ūdens-slēgtas-cilpas sistēmas taupīšana

Integrētā filtrēšanas un pārstrādes sistēma nepārtrauktas pārbaudes laikā samazina ūdens patēriņu līdz pat 80%.

④ Reāllaika{0}}pārbaude

Testēšanas laikā produkti var palikt pieslēgti, izmantojot ūdensnecaurlaidīgus elektriskus interfeisus, lai tiešraidē pārbaudītu{0}}funkciju.

⑤ Starptautiskās sertifikācijas atbalsts

Automātiskā datu reģistrēšana vienkāršo dokumentāciju atbilstoši IEC 60529, ISO 20653, DIN 40050-9 un JIS D0203 sertifikācijas prasībām.

Nesens uzticamības inženieris, kurš izstrādāja āra drošības kameras un ainavas skaļruņus, ziņoja, ka LIB IPX9 sistēma bija "ļoti noderīga, palīdzot mums izstrādāt jaunus āra produktus", īpaši reāllaika ūdensizturības{1}}testēšanas laikā.

Q1: Vai kamera var veikt vairākus IP ūdensnecaurlaidības līmeņus?

Jā. LIB sistēmas atbalsta IPX1–IPX9K testēšanu vienā integrētā kamerā ar programmējamu pārslēgšanos starp dažādiem izsmidzināšanas režīmiem.

2. jautājums: vai testēšanas laikā produkti var palikt darbināmi?

Jā. Ūdensnecaurlaidīgi barošanas saskarnes ļauj veikt sprieguma testēšanu kamerām, sensoriem, apgaismojuma sistēmām un automobiļu elektronikai.

Q3: Kādiem starptautiskajiem standartiem kamera atbilst?

Kamera atbilst IEC 60529, ISO 20653, DIN 40050-9, JIS D0203 un IEC 60068-2-68.

Q4: Vai LIB nodrošina pielāgotus kameras izmērus?

Jā. LIB atbalsta pielāgotus iekšējos izmērus, grozāmā galda kravnesību, izsmidzināšanas konfigurācijas un automatizācijas funkcijas atbilstoši klientu testēšanas prasībām.

Q5: Cik ilgi ir piegāde un tehniskais atbalsts?

LIB nodrošina globālu piegādi ar rezerves daļu piegādi parasti 7–15 dienu laikā. Angļu-inženieri piedāvā 24/7 tehnisko atbalstu uzstādīšanai, kalibrēšanai, apkopei un problēmu novēršanai.

Q6: Vai apkope ir sarežģīta?

Nē. Regulārā apkope galvenokārt ietver sprauslu tīrīšanu, filtru pārbaudi, cauruļu pārbaudi un elektrisko putekļu tīrīšanu. Lielākajai daļai pārbaužu ir nepieciešamas tikai dažas minūtes, un tās palīdz uzturēt ilgtermiņa-testēšanas precizitāti.

LIB laboratorijas klimata simulācijas kamera (IPX9) nodrošina daudz vairāk nekā parastā lietus simulācija. Tas rada ļoti karstu-ūdeni, augstu-spiedienu un ūdensnecaurlaidīgu vidi vairākos-leņķos ar precīzu ciparu vadību un pilnīgu atbilstību starptautiskajiem standartiem. Sākot ar automobiļu elektroniku un beidzot ar rūpnieciskām iekārtām un āra patēriņa ierīcēm, LIB palīdz ražotājiem veikt uzticamu, atkārtojamu un sertificēšanai{6}}gatavu korpusa testēšanu.

Sazināties LIB rūpniecībalai pielāgotu savu Laboratory Climate Simulation Chamber (IPX9) risinājumu un uzlabotu vides uzticamības testēšanu jau šodien.
